韩国176个垂发对阵中国112个垂发!谁是第一大驱(图)

万乘之尊 0

前言:055艘驱逐舰是世界上吨位最大的驱逐舰之一,排水量超过13000吨,远大于美国9000吨的“伯克"级导弹驱逐舰和日本10000吨“金刚"级、“爱宕”级导弹驱逐舰,甚至比“提康德罗加”级巡洋舰还高3000吨,世界上能跟中国055型驱逐舰相匹敌的同类战舰并不多,就排水量而言在亚洲只有满载排水量高达13500吨的“世宗大王”号驱逐舰能超过它,

一:强大的055型驱逐舰

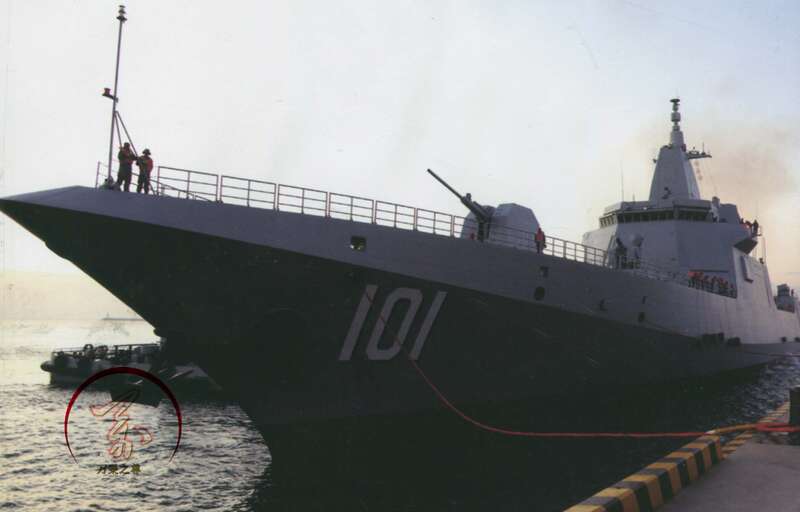

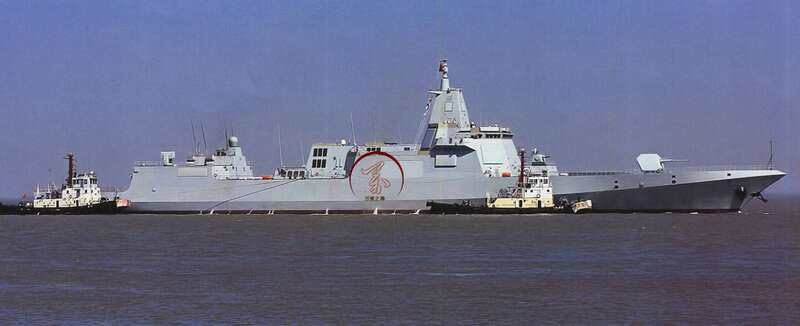

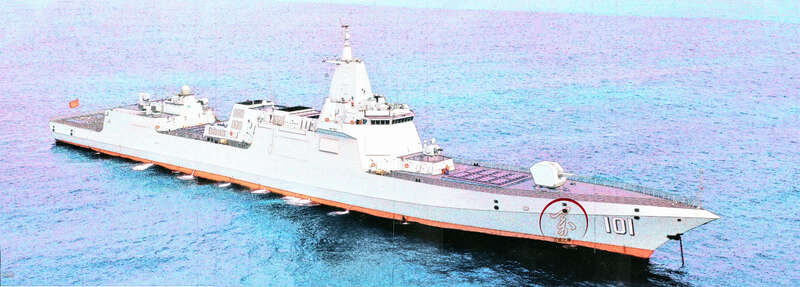

055型驱逐舰从2005年启动项目,到2009年12月后开展研制,2017年6月首舰在上海江南造船厂下水,目前首批八艘已经全部服役,几乎满足了海军所有为航母提供护卫的需要,装备了多套不同波段的有源相控阵雷达,前部舰楼斜前和斜后布置的四块346B型S波段有源相控阵雷达天线阵面为4.7米,共有1万个T/R模块,总功率达1200千瓦,侧面还有4块4.5米x2.25米的天线阵面,最远搜索距离1500千米,可在数百公里内有效探测F-35C隐身战机,性能远超美国只有4350T/R模块,总功率77千瓦,最远搜索距离450~500千米,同时跟踪400多目标的AN/SPY-1无源相控阵雷达,目标跟踪数量及火力通道是其10倍以上,也超过了雷达天线达4.27米的SPY-6新型有源相控阵雷达,

055型驱逐舰是第一种型应用综合射频管理技术和一体化隐身桅杆技术的作战舰艇,桅杆上集成了塔康天线、敌我识别器天线、超短波天线、数据链天线、导航系统天线和电子战天线,各种电子系统可共享同一套天线,不同频段的天线能同时工作或通过电子开关微秒级切换。一体化隐身桅杆有效减少了设备总数和不必要的能源消耗,也提高了隐身性能,055驱逐舰隐身设计包括成连续封闭流线倾斜面构造,甲板的各种装备设施均收纳到舷墙内,取消过去安装在甲板上的反舰导弹,各种缆线开口、上层结构通风口设置屏蔽格栅以及涂上雷达波吸收涂料,



除了降低雷达反射源外,还通过隔离措施以及气冷降低主机废气管道与排气口热信号,还通过主机减震基座以及利用通道、空舱、污水舱等非居住舱间隔绝发动机机产生的噪声、震动与热信号,减少辐射到水中的噪声。在降低磁信号方面,用主动消磁线圈通电制造磁场降低磁信号降低磁性水雷引爆概率。通过一系列精心设计使其整体隐身能力仅次于朱姆沃尔特级驱逐舰,不过总功率达14万马力的4台QC-280燃气轮机远高于“朱姆沃尔特”级驱逐舰的11万马力和4台LM2500-30型燃气轮机10万马力的“伯克"3型驱逐舰,开足马力可达到34-35节,“伯克"3型驱逐舰只能达到30节。

112单元通用垂直导弹发射装置可发射海红旗-9C远舰空导弹,鹰击-18型远程反舰导弹、鹰击-18B对陆攻击巡航导弹和射程达到上千公里的鹰击-21高超音速反舰导弹,鹰击-21高超音速反舰导弹采用天顶弹道攻击,在临近空间达到高超音速水平,拦截难度高于东风-21D型反舰弹道导弹,巨大的射程和突防能力在反航母作战中比使用歼-15战斗机发射鹰击-83K和鹰击-12空舰导弹更加可怕,如果8个单元装填鹰击-18型远程反舰导弹,5个单元装填10枚弹径0.4米的鱼--8反潜导弹,那么就有99个单元可用于装填“海红旗”-9舰空导弹,以2枚导弹拦截一个目标,拦截一次10-16个目标的饱和攻击要消耗20~32枚导弹计算,足以抗击4波次饱和攻击。



“海红旗"-9B远程舰空导弹射程达到250千米,采用主动/半主动雷达复合制导,100千米以内用精度更高的X波段雷达全程引导导弹拦截目标,150千米以外用S波段雷达引导导弹到弹载雷达工作距离自主拦截目标,在性能上远远超过美国“标准”-2舰空导弹,但射程不及370千米的“标准”-6舰空导弹,不过海红旗-9C远舰空导弹已经快赶上了,由于每个导弹发射单元直径达到850毫米,轻松实现一坑4弹,火力甚至超过了美军拥有122个0.63米口径垂发单元的提康德罗加级巡洋舰,055A驱逐舰还会采用综合电力系统,激光炮以及电磁轨道炮,无疑是世界上威力最大的水面战舰。

二:“世宗大王”号驱逐舰的起源

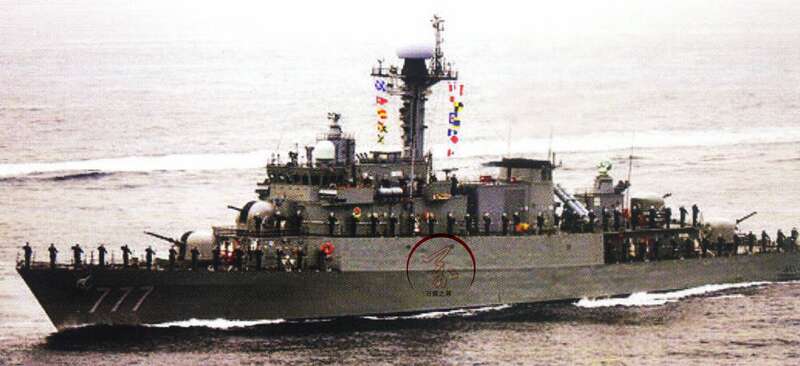

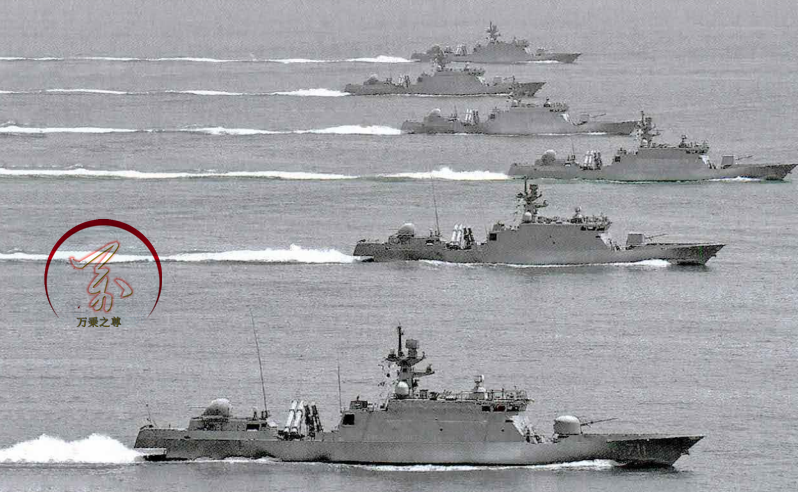

但韩国人不服,2009年服役的“世宗大王”号足以让其他国家感到惊奇。上世纪末,韩国造船业成为世界第一大造船国,位于韩国蔚山的现代重工造船厂占地面积720万平方米,拥有9座干船坞,一度是世界上最大的造船厂,在军用舰艇上,韩国自50年代以来主要使用美国二战时期的退役军舰,70年代韩国经济腾飞后年开始放弃接受美国旧船,改为自行设计制造舰艇,由于自身工业基础薄弱和朝鲜海军多为轻型舰艇,80年代的韩国自造军舰主要以仿制美国小型快艇为主,80年代的“蔚山”级、“东海”级和“浦项”级护卫舰排水量不过800吨级,但建造了多达28艘。

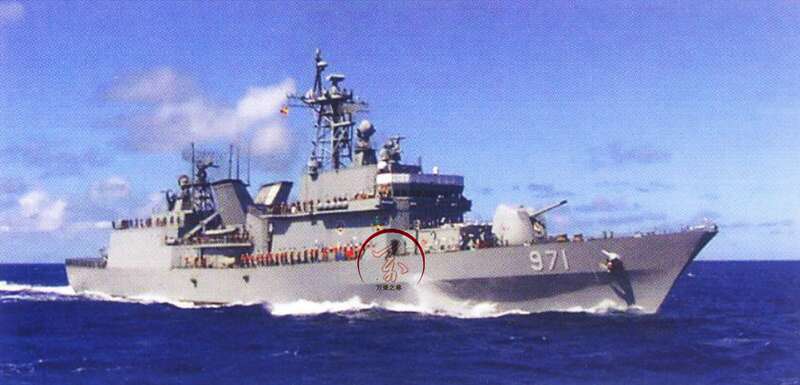

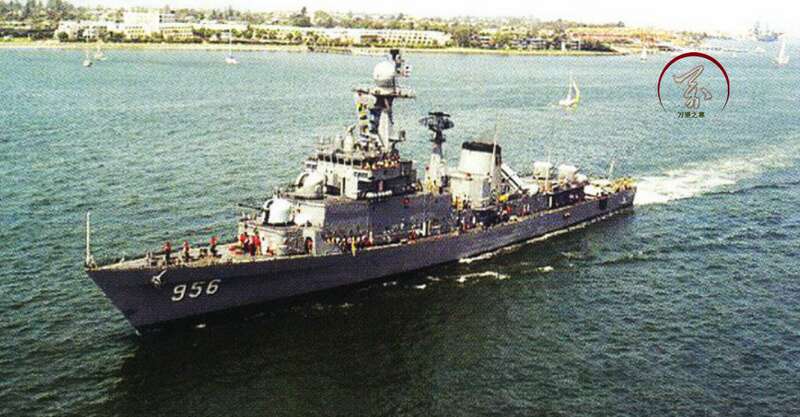

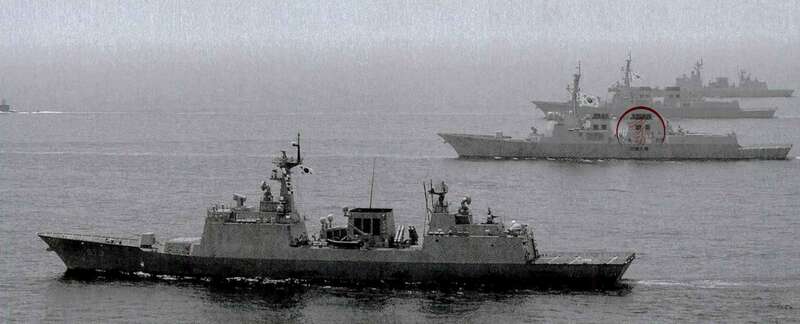

积累了建造经验后在90年代开始建造KDX-1驱逐舰,该型驱逐舰只有3181吨,配备16枚垂直发射的“海麻雀”近程防空导弹,8枚“捕鲸叉”反舰导弹,1门127毫米舰炮以及2座“守门员”近防武器系统,还搭载了2架“超级山猫”直升机,火力远远超过当时中国海军的051驱逐舰,但韩国并不满足80年代技术水平的KDX-1驱逐舰,开始向建造更大的驱逐舰迈进,排水量达4800吨的KDX-2型导弹驱逐舰于2004年服役,KDX-2型导弹驱逐舰装备了32单元Mk41垂直发射系统,可发射美制SM-2“标准”防空导弹和“阿斯洛克”反潜导弹,首舰“忠武公李舜臣”服役后存在问题较多,只建造了6艘,武器只装备了一半。

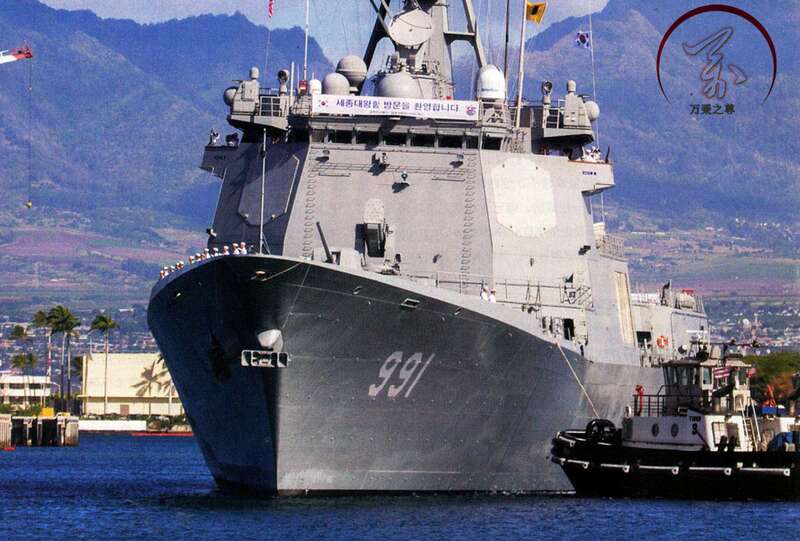

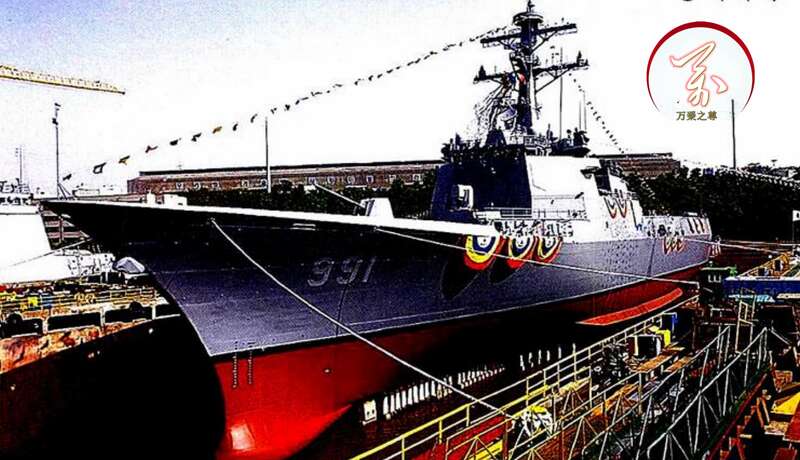

加上韩国军方对KDX-2型驱逐舰只有区域防空能力也不满意,于是急切地开始了拥有“宙斯盾”系统的KDX-3驱逐舰建造。2007年5月25日,KDX-3级驱逐舰首舰“世宗大王”号就在现代重工造船厂下水,满载排水量居然比原设计的7000吨翻了一倍,使韩国一举成了世界上第5个拥有“宙斯盾”系统的国家,韩国人对这艘高达13500吨的新舰充满了自信和骄傲,仿佛韩国一夜之间成为海军强国,《朝鲜日报》称“世宗大王”号是“梦幻舰艇”,比日本‘爱宕’级驱逐舰还要先进,是除美国“提康德罗加”级巡洋舰之外性能最强大的驱逐舰”。可以发现1054公里之外的900个目标,一次可以拦截17个空目标,除了“世宗大王”号外,2号舰“栗谷李珥”号,3号舰“西崖柳成龙”号分别于2010年和2012年服役,第二批3艘已经在2018年开始建造。

三:“世宗大王”号驱逐舰的性能

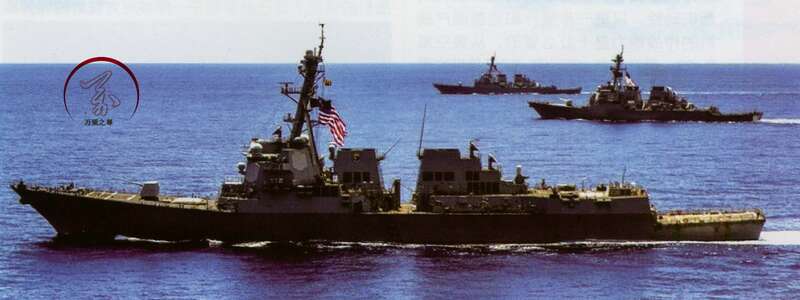

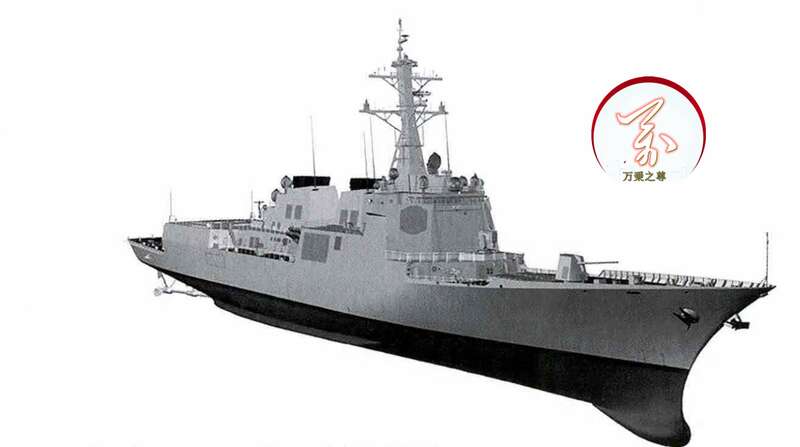

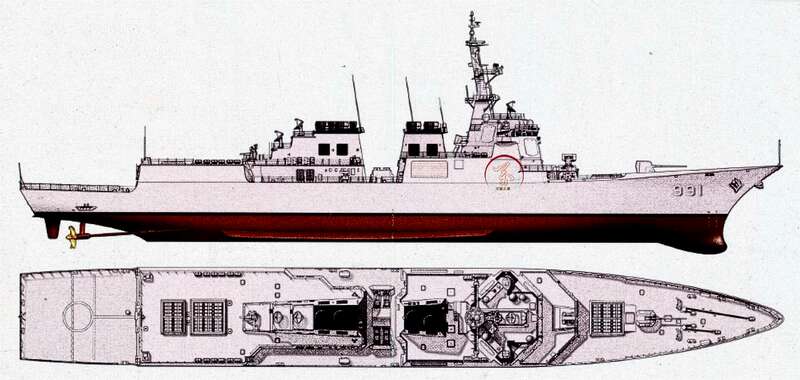

“世宗大王”号外型基本照抄美国“伯克”IA型驱逐舰的长首楼高平甲板、小长宽比、高干舷、方尾设计,但尺寸和吨位要大得多,但动力和“伯克”IA型驱逐舰一样是4台LM2500型燃气轮机,总功率102000马力,全封闭式流线型隐身上层建筑占全舰长度一半,分为舰桥、烟囱和直升机库三大段,倒V字形舰桥低矮平滑,安装有4面直径3.7米的SPY-ID(V)相控阵雷达天线,形成360度扫描范围,舰桥上是后倾式楼柱型桅杆,全舰大量使用隐身涂料和降温,降噪技术,两座多面体形烟囱外形也和“伯克"级驱逐舰一样,韩国人声称雷达反射面积只相当于一艘小型军舰,实际上舰桥上有大量的电子装备和天线,臃肿的外观明显没有声称这么好的综合隐身性能。



“世宗大王”号上面最重要的装备就是从美国购买的“宙斯盾”系统,“宙斯盾"系统共有8个版本,“世宗大王”号装备的是有反弹道导弹能力的基线7.1型,该系统最大的改进是用商业规格的UYQ-70计算机取代了军用规格的UYK-43/44计算机,运算速度提高了960倍,能够探测和拦截中远程弹道导弹,但美国并没有卖“标准3”反弹道导弹导弹给韩国,“世宗大王”号只有“标准”2MRBlockIA/B防空导弹可用,这些导弹全部装在128个发射单元上,“标准”2Block0A防空导弹射程167千米,采用末段半主动雷达制导,需要舰上3部SPG-62火控雷达提供目标照射引导,“标准”2BlockmB防空导弹在半主动雷达制导的基础上增加了红外制导,但依然要火控雷达照射引导。

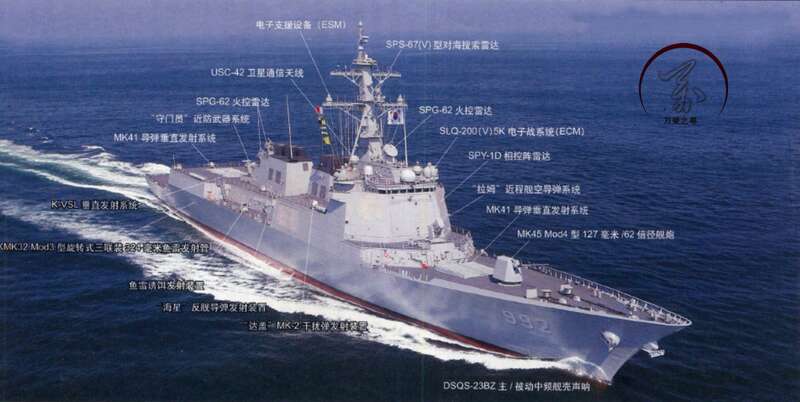

“世宗大王”号还安装1座美国“拉姆”近程防空导弹发射装置和1座荷兰“守门员”7管30毫米近防炮,加上128个发射单元全部装填“标准”2防空导弹,防空火力比“伯克”IA型驱逐舰和‘爱宕’级驱逐舰强得多,由于“世宗大王”号雷达是美国的,主炮是美国的MK45Mod4型127毫米62倍口径舰炮,主机为通用电气公司的LM-2500燃气轮机,被动中频舰壳声呐和被动低频拖曳式线列阵声呐是德国的DSQS-23BZ和CAPTASMk2V1,敌我识别系统是美国雷声公司的UPX-274K,海军战术数据链系统是美国利.顿公司KNDSLink-11/16,干扰弹发射装置是法国的“达盖”KDAGAIEMk2,综合电子战系统是仿制的美国SLQ-32V,拖曳式鱼雷诱饵是仿制的美国AN/SLQ-25A“水妖",导航雷达是仿制的美国SPS-55M。反潜直升机是英国的“超山猫”Mk100。



为了体现“韩国国产技术”,韩国在直升机机库顶部安装一套自行研制的16单元“红鲨鱼”反潜导弹发射装置和一套32单元的“天龙”巡航导弹发射装置,“红鲨鱼”是韩国国防科学研究所研制的垂直发射反潜导弹,最大射程19千米,弹头是一枚韩国国防科学研究所1995年研制的K-745“蓝鲨"324毫米反潜鱼雷,总体性能与美国“阿斯洛克"反潜导弹相近,但尺寸比“阿斯洛克”要大,以至于无法装进Mk41垂直发射装置,只有另行布置专用垂直发射装置,“天龙”巡航导弹射程500千米,使用惯性导航和地形匹配导航制导,可以打到中朝边境,发射装置也可发射于“鱼叉”导弹而开发的高亚音速掠海飞行反舰导弹,最大射程达150千米。

四:无用的“世宗大王”号驱逐舰



韩国原本几乎没有任何工业基础,但通过提供大量补贴支持私营军工企业,仅仅只用二、三十年就建立起了军事工业体系,通过买成套设备和技术组装居然成为亚洲出口武器的大国,但虽然快捷,但韩国的武器没有任何关键技术,大部分武器的关键部分均是许可证生产和外购,一旦被中断就会成一盘死局,但在自大的民族心理和追求拥有远洋海军的愿望驱使下,韩国人通过在一艘原设计7000吨级的防空驱逐舰上堆砌了种类众多武器装备,硬是撑成13500吨,试图将“世宗大王”号建成一艘无所不能,可以单挑敌方整个舰队的“超级军舰”,这种思想和日本海军“大和”级战列舰几乎一模一样。



和完全国产,掌握全部研发技术和供应链的055艘驱逐舰不同,“世宗大王”号除了船壳和两种导弹,其他都是外国货,韩国人只知怎么用,但为什么这么设计完全一头雾水,系统整合和综合设计能力太薄弱,一味堆砌豪华装备并不代表就先进,同样拼凑717种外国装备的3艘KDX-1级驱逐舰服役后故障频发,平均每年要维修4.3次,维修时间最短2.9个月,最长6.2个月,发生故障的外国装备维修零部件要4个月才能到货,2012年6月份举行的“环太平洋”联合军演中,韩国海军KDX-2级驱逐舰"粟谷李珥”号发射的“标准"2导弹开空后即爆炸,同样参加该次联合军演的“世宗大王”号发射的4枚“标准”-2中有2枚发射失败。自产的“红鲨鱼”反潜导弹演习中多次无法击中目标。



2009年朝鲜试射弹道导弹,韩国海军本想让刚刚服役“世宗大王”号亮相威风一下,结果导弹跟踪系统软件出现故障,无法探测到任何目标,只能等洛克希德●马丁公司的工程师从美国赶来调整和维修,“世宗大王”号多而杂的武器系统不但没有达到超级战舰的设想,反而因整合做不到位,来自各国的设备安装和调试一直没停过,一个接口问题又让多个数据接口出问题,Mk41垂直发射装置本来讲求模块化和通用化,韩国无法整合集成,只好设置了3种垂直导弹发射装置,美国的海军战术数据链系统在兼容韩国武器时又出现了协调性问题,无数耀眼的“配置"单项性能非常出色,但一味堆砌就变成了食之无肉的“鸡肋。

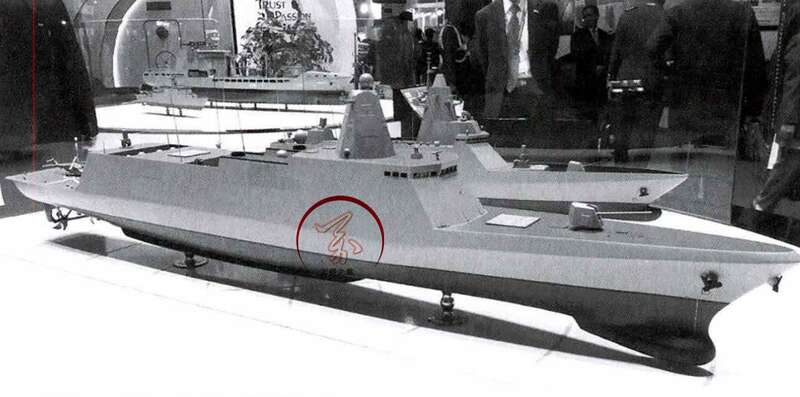

吃够苦头的韩国海军在2013年决定研制下一代"KDDX"驱逐舰,这次设计强调尽量使用国产武器系统,以减少对美国的依赖,用国产的64~110单元KVLS垂发系统是取代美军MK41通用垂发系统,发射单元口径增加34%,深度增加20%,载重量增加85%,可以携带国产的“红鲨”式反潜导弹,“海星"-1巡航导弹,“海弓"中程舰对空导弹、“海龙”反舰导弹。以及韩国与俄罗斯合作在S-400的基础上开发的L-SAM弹道导弹拦截导弹。127毫米舰炮和近防武器继续沿用“世宗大王”号的,另一大亮点是研制国产的S/X双波段雷达和整合式双波段桅杆,这些东西都还在研制中,至少2024年以前没戏,至于韩国海军有没这个能力研制双波段宙斯盾雷达就不好说了,



日本最新的“摩耶”号排水量达10700吨,许多日本媒体认为它已经超越了“阿利.伯克"级驱逐舰,可以挑战中国055型驱逐舰,可事实上日本的“金刚”级驱逐舰完全靠美国按单项技术拆零逐个出售的一系列技术和关键零部件,舰上的LM2500燃气轮机、SPY-1相控阵雷达,CIC中心设备、MK41垂发系统都由美国直接提供,“金刚"级建造4艘后又模仿“阿利-伯克IIA驱逐舰增添了直升机库建造了2艘“爱宕”级驱逐舰,“爱宕"级首舰服役后,美国开始计划建造30多艘DDG1000驱逐舰,日本下一代驱逐舰也计划跟风,可DDG1000驱逐舰计划中止之后,美国海军被迫掉头改进“阿利.伯克”III型计划,但AN/SPY-6雷达进展得很慢,“摩耶”号别无选择只能使用AN/SPY-1D雷达,尽管日本有顶尖的造船业和电子工业,但也无法自行制造驱逐舰全部的分系统。



韩国科技水平比日本差多了,以韩国人的性格,就算整不出高性能也要整个外形看起来高大上的东西出来,韩国的经济实力也只能造几艘这样昂贵的军舰,面对朝鲜弱小的海军和强大的中国海空军,“世宗大王”级导弹驱逐舰完全无用武之地。美国海军追求全球海上霸权,日本海上自卫队追求远洋商船队护航任务以及为本土反导防御,中国海军追求与美国海军平起平坐,因此大批建造和装备“宙斯盾"驱逐舰无可非议,但韩国海军建造“世宗大王”级导弹驱逐舰却不知用来干什么,韩国海军一直分成蓝水派和黄水派,黄水派主张购买300~500吨炮艇对付朝鲜海军,蓝水派主张发展远洋海军保护遍及世界的韩国公民和财产,因经费只有一份,双方为经费分配而激烈争执,最终蓝水派占了上风,因为韩军高层认为需要与中国海军保持相对均势。

五:韩国世宗大王驱逐舰和中国055艘驱逐舰性能对比

吨位:13500吨对13000吨

动力:11万匹马力对14万匹马力

速度:29对35节

雷达种类:无源单波段相控阵雷达对有源双波段相控阵雷达

雷达天线阵面:四块3.7米x3.7米对四块4.7x4.7米加4块4.5米x2.25米对

雷达T/R模块,4350个对15000个

雷达总功率,77千瓦对1200千瓦,

雷达探测距离:500公里对1500公里

桅杆:后倾式楼柱型桅杆对一体化隐身桅杆

垂直导弹发射单元:176对112(不计一坑4弹)

主炮口径:127毫米对130毫米

近防炮射速:4200发1分对10000发1分

舰空导弹射程:167千米对250千米

舰空导弹制导方式:红外/半主动雷达制导对主动/半主动雷达复合制导

反舰导弹射程:150千米对500公里(鹰击-18型),1500公里(鹰击-21)

巡航导弹射程:500公里对500公里(鹰击-18型),2000公里(“长剑" - 10)

不比不知道,一比就知高下。 阅读原文
